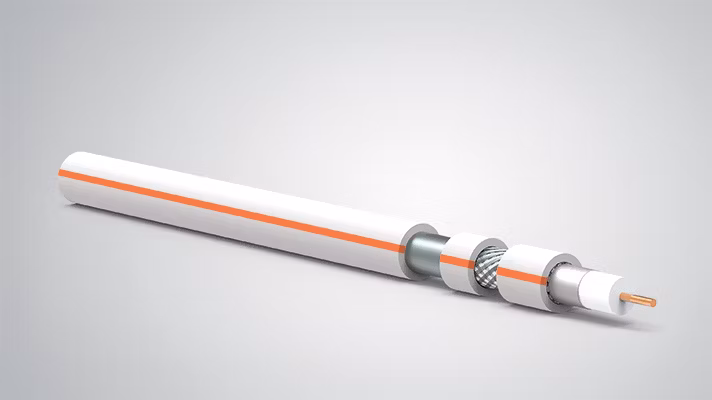

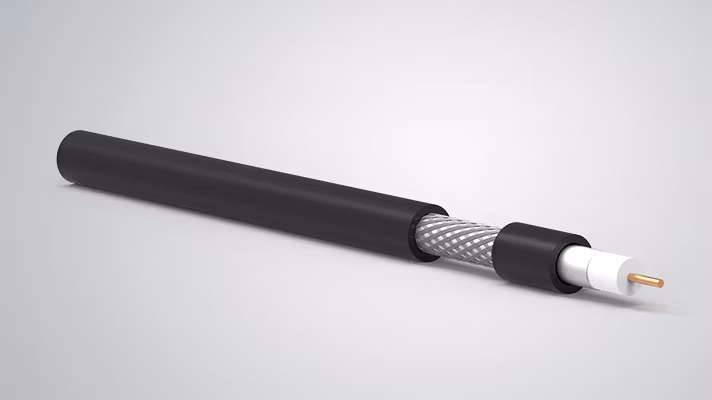

Descrizione del prodotto
Cavo coassiale adatto tv via cavo, a televisione via satellite ed a CCTV
Applicazioni:
Il cavo RG6 è Usato come cavo di distribuzione per CATV dell'interno, sistemi del CCTV e come cavo del collegamento per i sistemi satelliti in cui l'attenuazione più Bassa ha richiesto
Conduttore concentrare:
acciaio placcato di rame 18AWG
Diametro nominale: 0.0403 ″ (1.02mm) ± 0.01 (0.0004)
Dielettrico:
Polietilene in espansione gas
Diametro nominale sopra il dielettrico: 0.18 ″ (4.57mm)
Schermo:
primo schermo: Nastro di alluminio legato
secondo schermo: 0.15 collegare di alluminio della treccia, 4ends x16 trasportano, passo 25mm, riempimento di 60%
terzo schermo: Di alluminio normale
La gelatina o il residuo sommerso si aggiunge prima dell'espulsione del rivestimento
Rivestimento di PVC standard dell'UL:
Diametro nominale sopra il rivestimento: 0.278 ″ ± 0.008 (0.2mm) del ″ (7.06mm)
Versione del messaggero: Collegare (galvanizzato) ricoperto zinco del acciaio al carbonio di 1.3mm
Imballaggio:
Il servizio del contrassegno del compratore e di disegno della scatola è Disponibile
| Tipo | |
|---|---|
| Materiale del conduttore | Rame |
| Il diametro del conduttore, millimetro | 1.02 |
| Il materiale del dielettrico | PE spumato |
| Dielettrico del diametro, millimetro | 4.57 ± 0.15 |
| Tipo di stagnola | Al-Legare legato con un nastro |
| Il numero degli strati | 2 |
| Materiale della treccia | AL-MG |
| Treccia di superficie, % | 144X0.12 |
| Spessore della parete del rivestimento | 0.76 ± 0.15 |
| Il materiale del rivestimento | PVC |
| Diametro delle coperture, millimetro | 6.8 ± 0.2 |
| Colore | Il nero o bianco |
| DATI DI TECNOLOGIA | |
|---|---|
| Impedenza caratteristica | 75± 3Ohm |
| Capacità | 52± 1pF/m |
| Velocità | > 82% |
| Conduttore & Dielettrico da attaccare (kgt/m 1m/min) | 2.55kgf (10.2kgf/m) |
| Resistenza di isolamento | 1000MOhm (20º C) |
| Frequenza (a 20º C) | Max. Attenuation |
| 5MHz | 1.90dB/100m |
| 55MHz | 5.30dB/100m |
| 211MHz | 10.0dB/100m |
| 270MHz | 11.0dB/100m |
| 300MHz | 11.60dB/100m |
| 330MHz | 12.30dB/100m |
| 400MHz | 13.60dB/100m |
| 450MHz | 14.40dB/100m |
| 550MHz | 16.20dB/100m |
| 750MHz | 19.00dB/100m |
| 870MHz | 20.60dB/100m |
| 1000MHz | 21.49dB/100m |
