Descrizione del prodotto

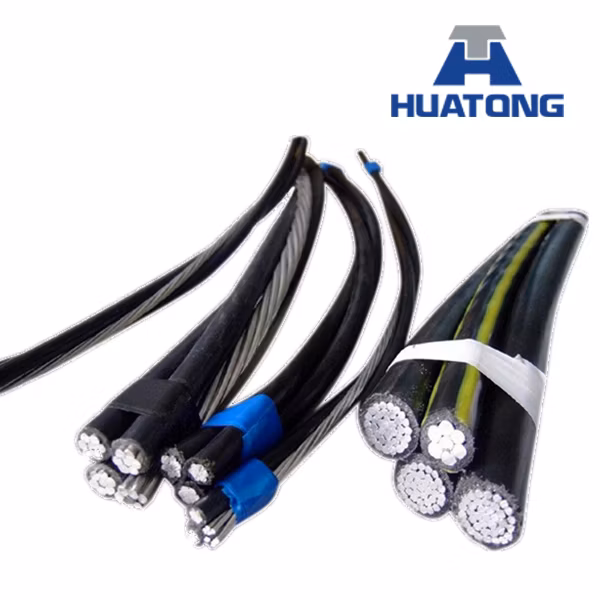

0.6/1kv ABC Cable, Power Cable, Urd Cable
APPLICATION
Il cavo di ABC è adatto a riga di trasmissione ed a riga di distribuzione di tensione rated 0.6/1KV ed altri. È ampiamente usato agli edifici alti, zona di sviluppo di viaggio e la zona rurale o altra posto il costo della rete in sotterraneo è costosa
-----------------------------------------------------------------------------------------------------------------------------
Informazioni di base
Nome di codice
ABC
Tensione Rated (Uo/U)
0.6/1KV
Gamma di temperature
- 15ºC-90ºC
-----------------------------------------------------------------------------------------------------------------------------
CONSTRUCTION
Conduttore: Rame o Aluminium
Isolante: XLPE
Normalmente, il ABC Cable (Cavo-Aerial Cable di ABC Bundled) non usa di rame, perché Aluminium Cost è alto, la maggior parte del nostro alluminio di uso dei clienti
-----------------------------------------------------------------------------------------------------------------------------
STANDARD DEL CAVO
National cinese Standards, IEC, SANS 1418-1, SANS1418-2, ASTMB230, ASTMB231, ASTM B398, ASTM B399, N-F C33-209 ed ecc. su richiesta.
-----------------------------------------------------------------------------------------------------------------------------
Conduttore-ABC aereo del gruppo (formati standard della Sudafrica) - SENZA 1418-1
Tabella 01 Cavo-ABC-BS impacchettate aeree 7870-5
| ABC Cables senza Street Lighting | |||||||
| Struttura 1+1 | |||||||
| Conduttore di fase | Conduttore neutro | Cavo completato | |||||
| Sezione | Spessore dell'isolante | Resistenza elettrica | Sezione | Spessore dell'isolante | Resistenza elettrica | Diametro generale | Peso del cavo |
| DC.20°C | DC.20°C | ||||||
| No.xmm2 | millimetro | Ω/km | mm2 | millimetro | Ω/km | millimetro | kg/km |
| 1x25 | 1.3 | 1.20 | 25 | 1.3 | 1.20 | 17.6 | 210 |
| 1x35 | 1.3 | 0.868 | 35 | 1.3 | 0.868 | 19.6 | 270 |
| 1x50 | 1.5 | 0.641 | 50 | 1.5 | 0.641 | 23 | 360 |
| 1x70 | 1.5 | 0.443 | 70 | 1.5 | 0.443 | 26.4 | 500 |
| 1x95 | 1.7 | 0.320 | 95 | 1.7 | 0.320 | 30.6 | 680 |
| Struttura 3+1 | |||||||
| Conduttore di fase | Conduttore neutro | Cavo completato | |||||
| Sezione | Spessore dell'isolante | Resistenza elettrica | Sezione | Spessore dell'isolante | Resistenza elettrica | Diametro generale | Peso del cavo |
| DC.20°C | DC.20°C | ||||||
| No.xmm2 | millimetro | Ω/km | mm2 | millimetro | Ω/km | millimetro | kg/km |
| 3x25 | 1.3 | 1.20 | 25 | 1.3 | 1.20 | 21.2 | 410 |
| 3x35 | 1.3 | 0.868 | 35 | 1.3 | 0.868 | 23.7 | 550 |
| 3x50 | 1.5 | 0.641 | 50 | 1.5 | 0.641 | 27.8 | 730 |
| 3x70 | 1.5 | 0.443 | 70 | 1.5 | 0.443 | 31.9 | 1000 |
| 3x95 | 1.7 | 0.320 | 95 | 1.7 | 0.320 | 36.9 | 1370 |
| 3x120 | 1.7 | 0.253 | 120 | 1.7 | 0.253 | 40.6 | 1690 |
| ABC Cables con Street Lighting | |||||||
| Struttura 3+1+1 | |||||||
| Conduttore di fase | Conduttore neutro | Conduttore di illuminazione stradale | Cavo completato | ||||
| Sezione | Spessore dell'isolante | Sezione | Spessore dell'isolante | Sezione | Spessore dell'isolante | Diametro generale | Peso del cavo |
| No.xmm2 | millimetro | mm2 | millimetro | mm2 | millimetro | millimetro | kg/km |
| 3x50 | 1.5 | 50 | 1.5 | 25 | 1.3 | 29.8 | 830 |
| 3x70 | 1.5 | 70 | 1.5 | 25 | 1.3 | 33.6 | 1100 |
| 3x95 | 1.7 | 95 | 1.7 | 25 | 1.3 | 38.2 | 1470 |
